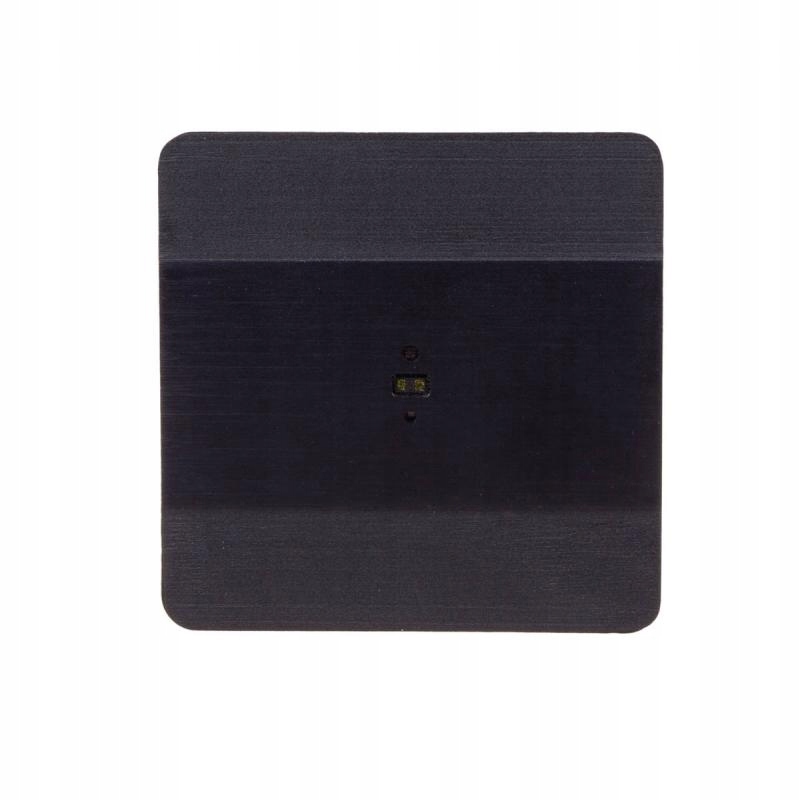

CZARNY LASEROWY CZUJNIK ODLEGŁOŚCI W KOLORZE SATYNY

• F&F DRL-60-12-9

OPIS PRODUKTU

DRL-60-12 to laserowy czujnik przeznaczony do sterowania oświetleniem niskonapięciowym, szczególnie w korytarzach i na klatkach schodowych.

• Czujnik automatycznie włącza oświetlenie korytarzy i klatek schodowych.
• Możliwość montażu w puszce ø60 mm
• Kolor: czarny

Regulowany czas utrzymania włączenia światła

Zakres detekcji płynnie regulowany w zakresie od 0,1 do 2 m

Zestaw zawiera:

• 1 szt. Czujnik odległości DRL-60-12-9
• Instrukcja obsługi w języku polskim

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 9÷27 V DC
• Maksymalny prąd obciążenia: 4 A
• Próg działania - regulowany: 2÷500 lx
• Pole detekcji: 0,1÷2,0 m regulowane
• Czas włączenia odbiornika - regulowany: 0÷10 min.
• Typ detekcji: czujnik laserowy ToF
• Długość fali; 940 nm
• Bezpieczeństwo: klasa 1
• Złącze: zaciski śrubowe 2,5 mm²
• Moment dokręcania;0,4 Nm
• Pobór mocy: 0,3 W
• Temperatura pracy: -10÷45°C
• Wymiary: zewnętrzne: 80×80×6,5 mm; wewnętrzne (puszka) ø60 mm, głębokość 25 mm
• Montaż: podtynkowy
• Stopień ochrony: IP30

ZASADA DZIAŁANIA

➡️ Polega na wyemitowaniu wiązki światła i zmierzeniu czasu, w jakim światło wraca po odbiciu od przeszkody.

➡️ Na tej podstawie można precyzyjnie określić odległość przeszkody, która następnie porównywana jest z ustawionym zakresem detekcji.

➡️ Światło zostanie włączone tylko wtedy, gdy obecność przeszkody będzie w odległości mniejszej niż ustawiony zakres detekcji, a poziom oświetlenia będzie niższy niż wartość ustawiona na czujniku.

➡️ Takie rozwiązanie doskonale nadaje się do włączania obwodów oświetleniowych na otwartych schodach, gdzie istotne jest, aby czujnik wykrywał obecność tylko na schodach i ignorował wszystko inne.

FUNKCJE LASEROWEGO CZUJNIKA ODLEGŁOŚCI DRL-60-12-9

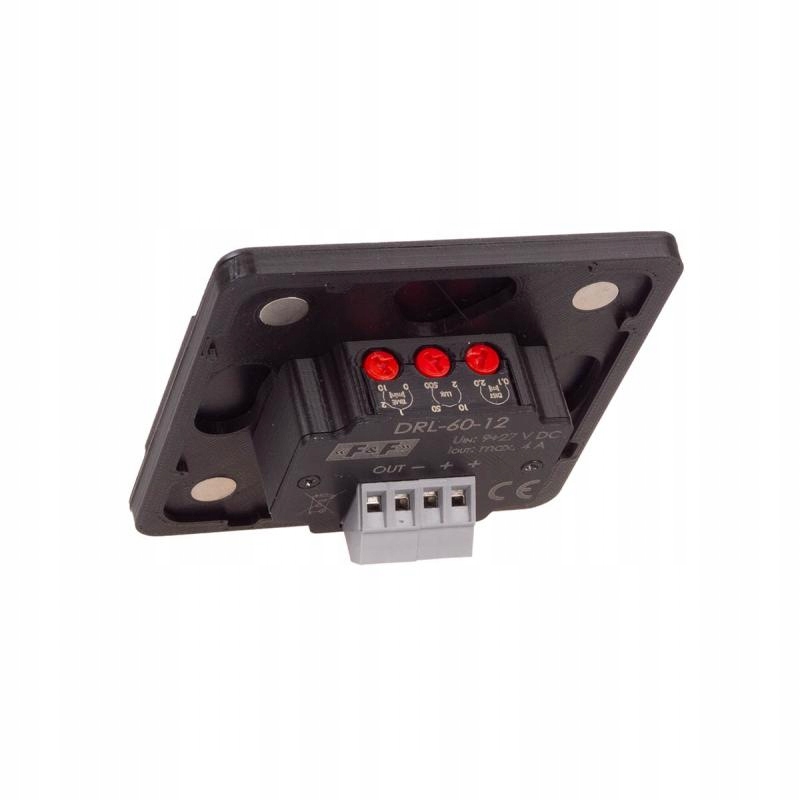

• Zakres detekcji ustawiany płynnie w zakresie od 0,1 do 2 m;
• Czujnik jasności zapobiegający włączeniu światła przy wysokim poziomie jasności;
• Regulowany czas utrzymania włączenia światła;
• Możliwość bezpośredniego sterowania obwodami oświetleniowymi 12/24 V (obciążalność do 4 A, którą można zwiększyć przez dołączenie wzmacniaczy LED-AMP);
• Funkcja miękkiego włączania i wyłączania sterowanych obwodów oświetleniowych*;
• Możliwość integracji z automatami schodowymi AS-225 i AS-225D;
• Niewielkie rozmiary, montaż w puszce ø60 mm;
• Dioda LED sygnalizująca stan czujnika;
• Ochrona termiczna przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.

MONTAŻ

1. Wybierz miejsce montażu czujnika tak, aby nie było żadnych stałych przeszkód, takich jak podłoga, ściana, stopnie schodów itp., w zakresie działania stożka detekcji czujnika. Średnicę stożka detekcji w zależności od ustawionej odległości odczytaj z poniższego rysunku
2. Nie montuj czujnika przodem do silnego źródła światła, ponieważ może to zakłócać prawidłowe działanie pomiaru odległości i natężenia światła.
3. Nie montuj czujników naprzeciwko siebie ani przed lustrem, ponieważ może to prowadzić do niepożądanego wywołania reakcji czujnika.
4. Przygotuj otwór pod puszkę instalacyjną o średnicy ø60 mm. Minimalna zalecana głębokość puszki wynosi 30 mm.

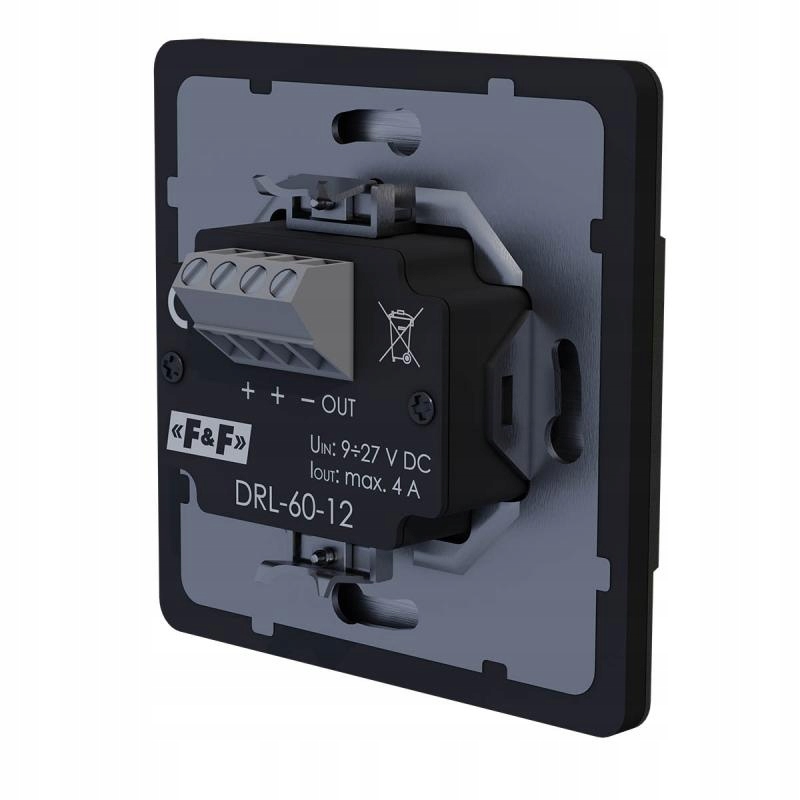

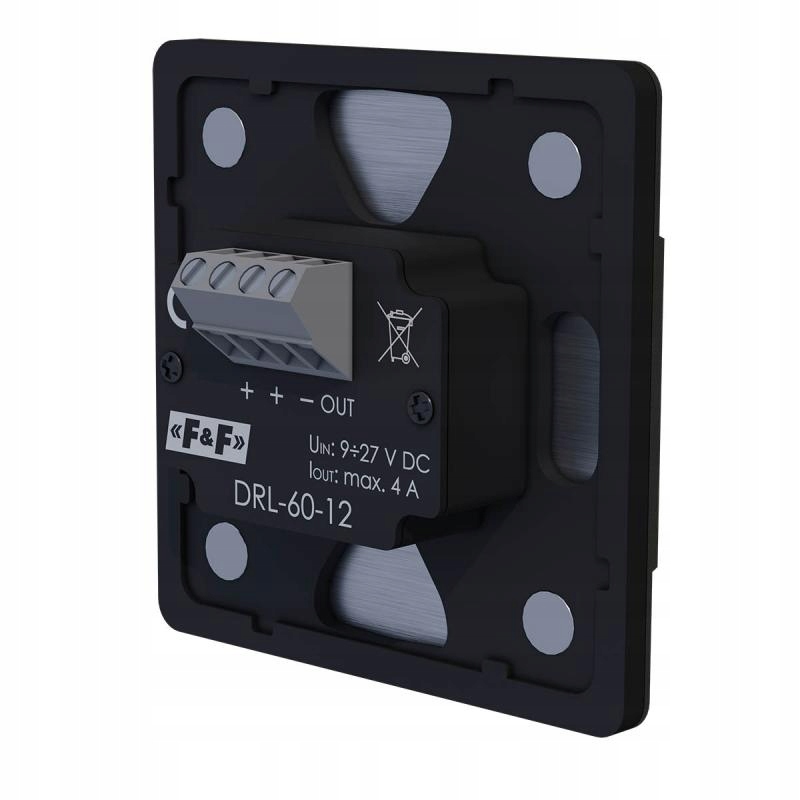

5. Czujnik składa się z 2 części połączonych za pomocą magnesów: ramki montażowej A i czujnika B.
6. Przymocuj ramkę montażową do puszki za pomocą wkrętów lub haczyków.
7. Połącz DRL-60-12 zgodnie z wybranym schematem podłączenia.
8. Wsuń czujnik do puszki i przyciśnij do ramki montażowej. Magnesy w czujniku uniemożliwią samoczynne wysunięcie.
