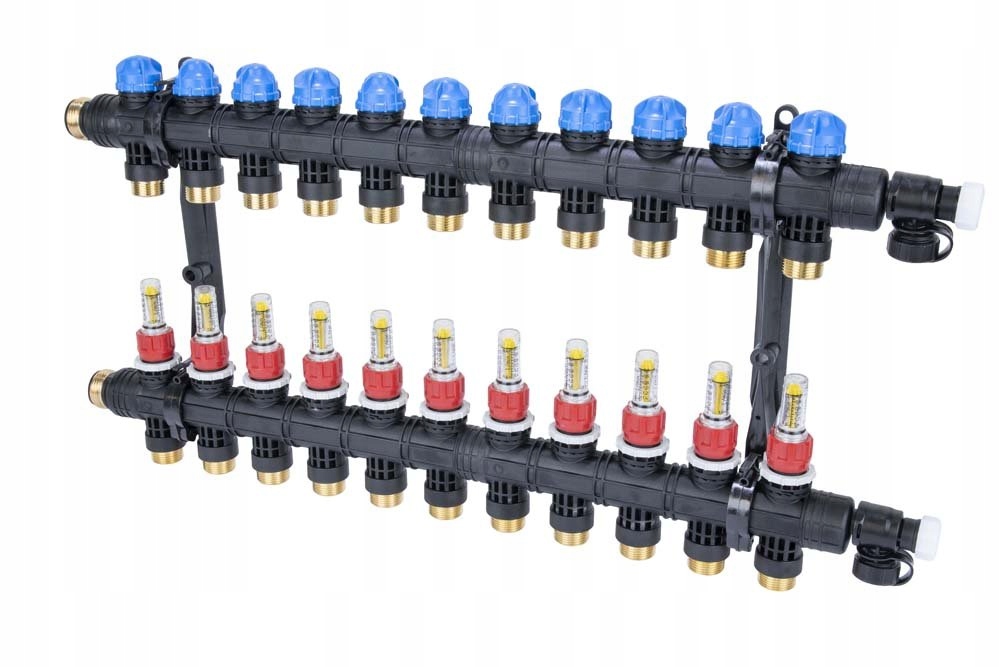

Afriso Rozdzielacz ProCalida EF1 K 11 obiegów grzewczych, G1", 0,2 - 1,6 l/min

Rozdzielacz poliamidowy AFRISO ProCalida EF1 K 11 obiegów grzewczych, G1", 0,2÷1,6 l/min

OSTRZEŻENIE: Nowy produkt AFRISO

Ultra lekki - Lżejszy o 60% od mosiężnych odpowiedników

Niezawodny - Wysokiej jakości podzespoły produkowane w Europie

Sprawdzony - Wykorzystywany w instalacjach HVAC od przeszło 40 lat

ZASTOSOWANIE

• Rozdzielacze poliamidowe ProCalida EF1 K stosuje się w instalacjach ogrzewania lub chłodzenia płaszczyznowego.
• Montowane są głównie w szafkach umieszczonych w ścianach budynku, skąd rozprowadzają ciepło ze źródła do poszczególnych pętli instalacji płaszczyznowej.
• Możliwy jest również montaż pod stropem w instalacjach sufitowych.
• Z ich pomocą reguluje się ilość ciepła kierowaną do konkretnych pomieszczeń, napełnia, opróżnia oraz odpowietrza instalacje płaszczyznowe.
• Połączone z systemami sterowania FloorControl lub CosiTherm i siłownikami termoelektrycznymi TSA zapewniają stale komfortową temperaturę w każdym z pomieszczeń.

OPIS ROZDZIELACZA

• Urządzenie przeznaczone jest do obsługi 3 obiegów grzewczych.

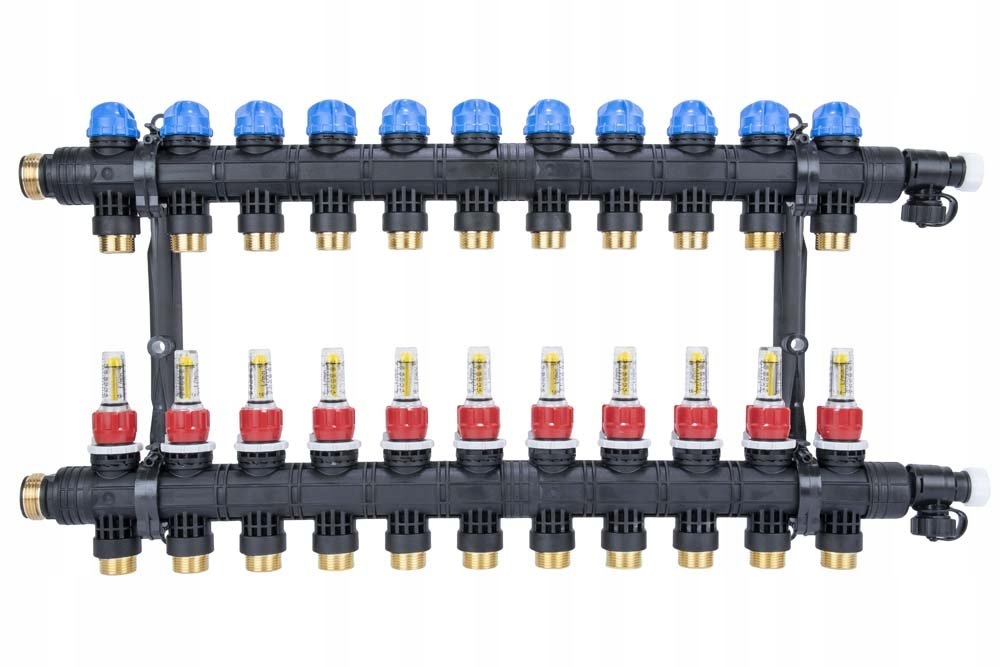

• Kompletny rozdzielacz składa się z belek zasilającej i powrotnej oraz wieszaków ściennych.
• Belka zasilająca wyposażona jest w rotametry do regulacji przepływu.
• Belka powrotna wyposażona jest w zawory do ręcznego zamykania obiegów lub montażu siłowników termoelektrycznych.
• Obie belki zakończone są zaworami do odpowietrzania, opróżniania, napełniania i płukania instalacji. Do zaworów można podłączyć przyłącza do węża elastycznego.
• Rozdzielacz może mieć montowane zasilanie/powrót z prawej lub lewej strony (wystarczy rozdzielacz zdemontować z wieszaków i obrócić).
• Już posiadany rozdzielacz ProCalida można rozbudować o dowolną ilość sekcji (dzięki rozszerzeniom) oraz o bajpas z zaworem upustowym różnicy ciśnień.

DANE TECHNICZNE

• przyłącza: 2xG1" (zasilanie gwint 1", powrót gwint 1" )
• materiał: poliamid, PA 66
• ilość obiegów: 11
• zakres regulacji rotametrów: 0,2÷1,6 l/min
• przyłącza siłowników termoelektrycznych: M30x1,5
• parametry pracy: max 90 st. przy 3 bar, max 60 st. przy 6 bar

• poliamidowe belki rozdzielające - zasilająca i powrotna
• przepływomierze z zaworami regulacyjnymi
• zawory „termostatyczne” (bez siłowników)
• zawory do odpowietrzania, opróżniania, napełniania i płukania instalacji
• komplet wieszaków
• komplet uszczelek
